Манжета герметизирующая МГ
Манжеты герметизирующие МГ, предназначены для герметизации пространства между трубопроводом и защитным футляром (кожухом) на переходах ПМТД (переход магистрального трубопровода), под автомобильными и железными дорогами, а также другими инженерными сооружениями, где применяется вариант труба в трубе, с применением опорно-направляющих колец ОНК. Манжета МГ предотвращает попадание посторонних предметов и талых вод внутрь футляра, что значительно замедляет процесс коррозии и продлевает срок службы самого трубопровода, колец ОНК и всего ПМТД в целом.
Манжета герметизирующая МГ от компании СВ-Сервис изготавливается из резиноткани по ТУ 2531-007-01297858-02 в климатическом исполнении У и ХЛ по ГОСТ 15150.

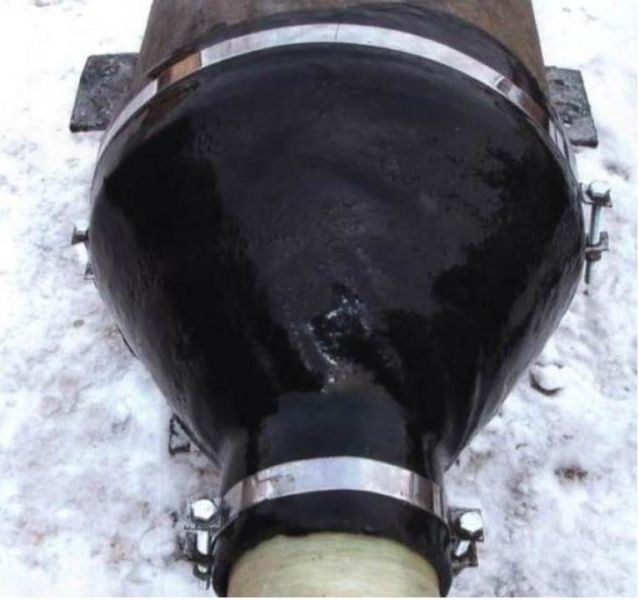

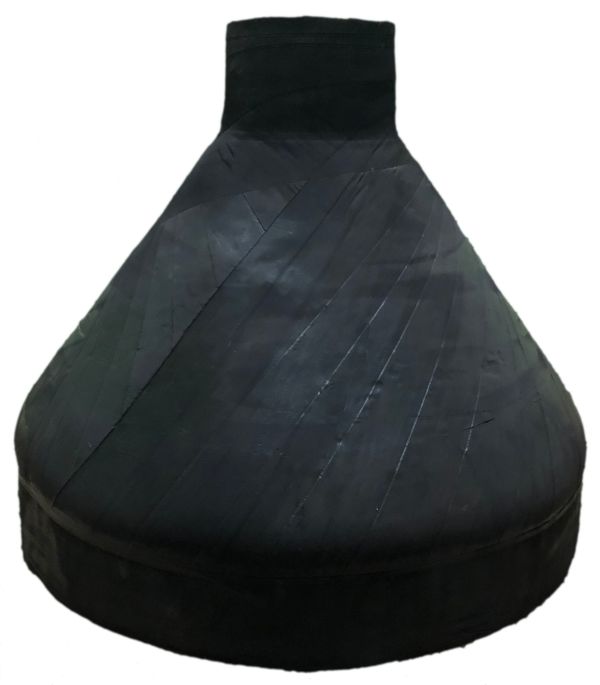

Манжета представляет собой резинотканевое изделие конусной формы с концевыми участками соответствующими по диаметру внутренней трубе основного трубопровода и наружной трубе футляру. Манжета МГ устанавливается на трубопровод и защитный футляр (кожух) перехода ПМТД и зажимается на трубах металлическими хомутами, с помощью болтов с гайками.
Манжеты типа II, изготовленные неформовым способом, производят двух видов - разъемные и неразъемные.
Неразъемные манжеты применяют для вновь строящихся трубопроводов и при капитальном ремонте с заменой трубопровода перехода;
Разъемные или разрезные манжеты применяют для действующих трубопроводов при текущем и капитальном ремонте перехода.
В зависимости от условий эксплуатации, хранения и транспортирования манжеты изготавливают в исполнениях:
А-1 - кислотощелочестойкие для холодного климата (ХЛ) в интервале температур от -60°С до +60°С;
А-2 - кислотощелочестойкие для умеренного климата (У) в интервале температур от -40°С до +50°С;
А-3 – маслобензостойкие для умеренного климата (У) в интервале температур от -40°С до +50°С/
| Пример условного обозначения при заказе манжеты типа II | |
| Неразъемной | Разъемной |
| Манжета 720/1020 А-1, тип II, ТУ 2531-007-01297858-02, где: | Манжета 600/720 А-3, тип II Р, ТУ 2531-007-01297858-02, где: |
| 720 - диаметр трубопровода, мм; | 600 - диаметр трубопровода, мм; |
| 1020 - диаметр кожуха, мм; | 720 - диаметр кожуха, мм; |
| А-1 - исполнение: резина группы 1, армированная тканью (А); | А-3 — исполнение: резина группы 3, армированная тканью (А); |
| II - тип манжеты (изготовление неформовым способом); | II - тип манжеты (изготовление неформовым способом); |
| Р-разъемная. | |
ООО "СВ-Сервис" поставляет манжеты МГ готовыми комплектами, в который входит все необходимое для установки манжеты на трубопровод.
В базовый комплект поставки входят:
• Манжета МГ - 2 шт.
• Количество хомутов для 2-х манжет - 4 шт.
Количество сегментов хомута прижимного и стягивающих устройств для соответствующего диаметра манжеты равно:
- диаметр 57 мм - 273 мм - 1 шт.
- диаметр 325 мм - 820 мм - 2 шт.
- диаметр 1020 мм - 1420 мм - 3 шт.
- диаметр 1720 мм - 4 шт.
• Крепежные изделия (болты, гайки, шайбы) - комплект.
• Паспорт - 1 шт.
При заказе конусных разъемных (разрезных) манжет в поставку дополнительно входят:
• Комплект материалов для соединения манжет;
• Оснастка;
• Инструкция по соединению.
Перечень материалов и оснастки, а также указания по их применению даны в инструкции по соединению разрезных манжет.
 |  |
1-рабочий трубопровод; 2-кожух (футляр); 3-манжета тип II (конусная); 4-крепёжные хомуты; 5- опорно-направляющие кольца
Продукция манжета герметезирующая МГ от ООО "СВ-Сервис" изготавливается в соответствии с техническими условиями:

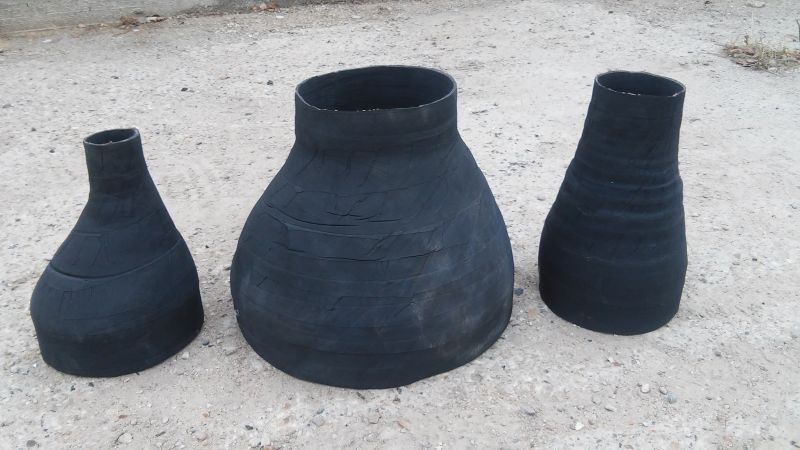

Манжеты МГ изготавливаются под различные размеры трубопровода и футляра ПМТД в зависимости от пожеланий заказчика.
На всю продукцию предоставляется комплект необходимых документов и гарантия производителя. Доставка до ТК осуществляется бесплатно.
Для постоянных клиентов компании СВ-Сервис предусмотрены скидки и бонусы.
