Термозащитный пояс (ТЗП)

Термозащитные пояса ТЗП предназначены для защиты изоляционного покрытия труб (заводской или базовой изоляции) при подогреве стыков открытым пламенем газовых горелок перед сваркой, а так же от брызг расплавленного металла при сварке стыка.

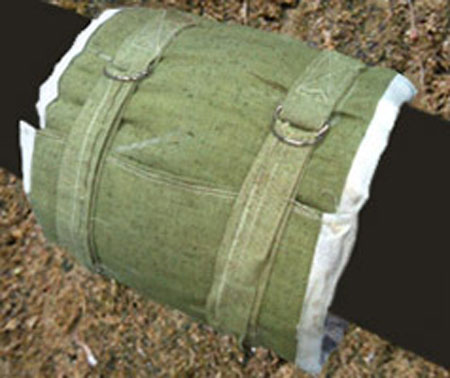

В процессе сварки двумя термозащитными поясами укрывается изоляционное покрытие труб в околошовной зоне (рис 1). По окончании сварки оба пояса сдвигаются к сварному шву. Поверх накладывают теплоизоляционный пояс (ТПУ)  с совмещением продольных осей сварного стыка и термозащитного пояса (рис. 2)

ТЗП используется в различных климатических зонах при температуре от -60до +1200°С.

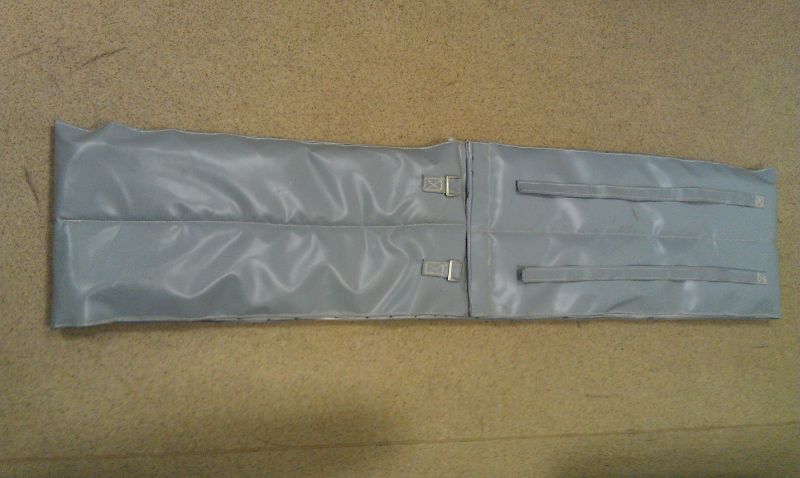

Теплозащитные пояса могут изготавливаться под различные технические условия и иметь другое наименование в зависимости от пожеланий конечного заказчика и иметь другое наименование. Наиболее часто используются наименование  ТП, ТПУ-П или ТПУ-С,

где: ТПУ- теплоизоляционный пояс универсальный, П- ПВХ покрытие, С- Силиконовое покрытие.

ТП- Термоизолирующий пояс.

Термоизолирующий пояс (ТП) применяется для обеспечения равномерного остывания сварочного шва, так как при резком охлаждении горячего металла возможен процесс самозакаливания, в результате чего повышается хрупкость металла, что может привести к появлению трещин и других дефектов в сварочном шве и около шовной зоне.

Термопояса изготавливаются из огнестойкой кремнеземной ткани, брезента со специальной защитной пропиткой, негорючего утеплителя (URSA), термостойких ПВХ и Силиконовых материалов. Для закрепления на трубе термопояса снабжаются цепочками, ремнями или липучками, в зависимости от ТУ заказчика.

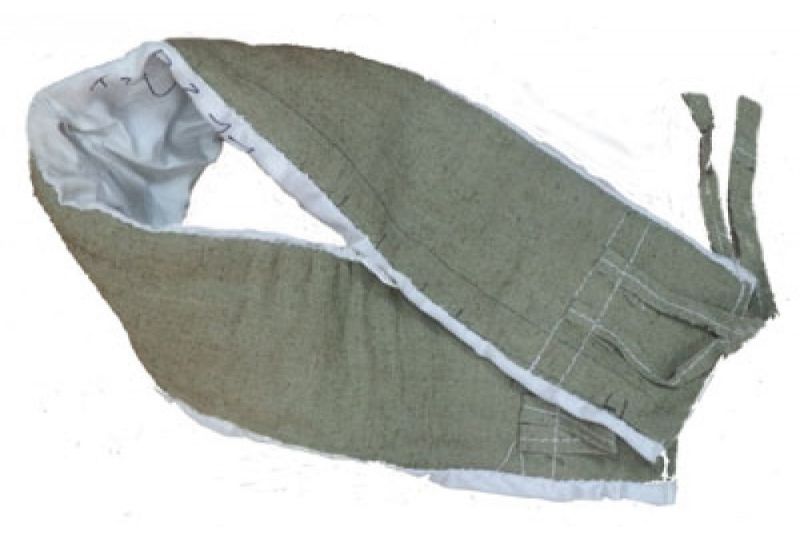

Для закрепления ТП на трубопроводе используются завязки, нашитые на ТП со стороны брезента.
Стандартно по согласованию с Заказчиком ширина термопоясов может быть выполнена 300; 400; 450; 500; 600мм. и т.п.

Марка изделия	Диаметр трубопровода, мм	Максимальная температура,  °С	Длина изделия, мм	Ширина изделия, мм	Цена
ТЗП - 159	159	1100	600 ±  50	200	цена по запросу
ТЗП - 219	219	1100	800 ±  50	200	цена по запросу
ТЗП - 325	325	1100	1250 ±  50	300	цена по запросу
ТЗП - 377	377	1100	1400 ±  50	300	цена по запросу
ТЗП - 426	426	1100	1550 ±  50	300	цена по запросу
ТЗП - 530	530	1100	1900 ±  50	300	цена по запросу
ТЗП - 720	720	1100	2500 ±  50	300	цена по запросу
ТЗП - 820	820	1100	2800 ±  50	300	цена по запросу
ТЗП - 1020	1020	1100	3450 ±  50	300	цена по запросу
ТЗП - 1220	1220	1100	4050 ±  50	300	цена по запросу
ТЗП - 1420	1420	1100	4700 ±  50	300	цена по запросу



Продукция производится по техническим условиям:

• ТУ  2399-018-68168870-2016
