Укрытие защитное манжеты герметизирующей (УЗМГ)
Укрытие защитное манжеты герметизирующей (ТУ 2296-009-01297858-2005) предназначено для защиты от повреждения манжеты герметизирующей для переходов трубопроводов через автомобильные и железные дороги, прокладываемых в защитном футляре (кожухе), изготавливаемой по ТУ 2531-005-01297858-2000 или ТУ 2531-007-01297858-2002.
Укрытие защитное манжеты герметизирующей представляет собой сборный кожух из стеклопластика, который крепится на основном трубопроводе и на защитном футляре (кожухе), укрываемый чехлом из нетканого иглопробивного конструкционного материала.
Укрытие защитное манжеты герметизирующей выпускается климатического исполнения ХЛ, категории размещения 3 по ГОСТ 15150-69 и может эксплуатироваться при температуре от минус 60°С до плюс 70°С.
Пример записи укрытия защитного манжеты герметизирующей в других документах и (или) при заказе:
УЗМГ 820/1020, ТУ 2296-009-01297858-2005, где
УЗМГ - укрытие защитное манжеты герметизирующей;
820 - диаметр основного трубопровода в мм;
1020 - диаметр футляра (кожуха) в мм.

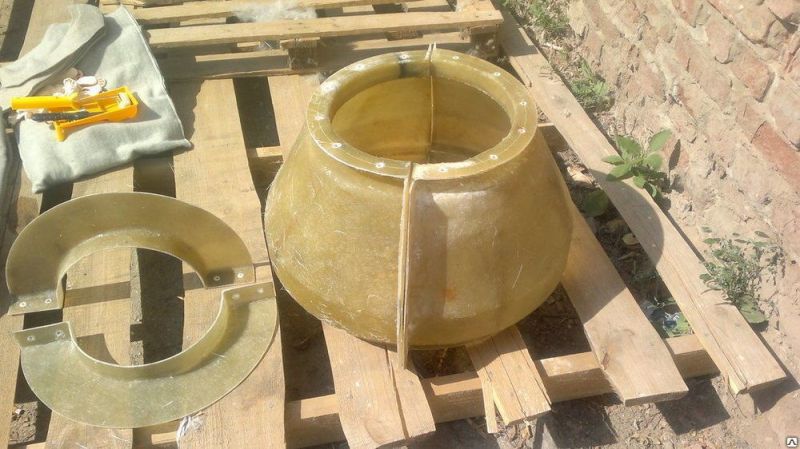

В комплект поставки УЗМГ входят:
- кожух - 1 шт.;
- фланец - 1 шт.;
- кольцо - 1 шт.;
- хомут крепления кольца - 2шт.;
- кольцо прокладка кожуха - 1 шт.;
- прокладка кожуха - 6 шт.;
- прокладка фланца - 6 шт.;
- крепеж (болты, гайки, шайбы) в соответствии с черт. УЗМГ;
- чехол - 1 шт.;
- руководство по эксплуатации Паспорт - 1 шт.;
- лента "сырой" резины (для фиксации кольца).
Основные параметры и размеры УЗГМ | ||||||||
| Наименование | δ, мм | d1, мм | D1, мм | L, мм | l, мм | D, мм | Масса, кг | Цена |
| УЗМГ 108/325 | 53 | 112 | 339 | 610 | 410 | 405 | 4,6 | цена по запросу |
| УЗМГ 159/377 | 40 | 163 | 391 | 460 | 5 | цена по запросу | ||
| УЗМГ 219/426 | 28 | 223 | 440 | 510 | 5,6 | цена по запросу | ||
| УЗМГ 219/530 | 77,5 | 223 | 543 | 610 | 7,5 | цена по запросу | ||
| УЗМГ 219/720 | 172 | 223 | 734 | 800 | 11 | цена по запросу | ||
| УЗМГ 273/426 | 5 | 277 | 440 | 510 | 8,7 | цена по запросу | ||
| УЗМГ 273/530 | 60 | 277 | 543 | 610 | 8,3 | цена по запросу | ||
| УЗМГ 273/720 | 152 | 277 | 734 | 800 | 10 | цена по запросу | ||
| УЗМГ 377/630 | 60 | 381 | 644 | 710 | 9,3 | цена по запросу | ||
| УЗМГ 436/630 | 28 | 430 | 644 | 710 | 13 | цена по запросу | ||
| УЗМГ 426/720 | 70 | 430 | 734 | 800 | 10 | цена по запросу | ||
| УЗМГ 530/720 | 17 | 533 | 734 | 800 | 9,3 | цена по запросу | ||
| УЗМГ 530/820 | 69 | 533 | 834 | 900 | 13 | цена по запросу | ||
| УЗМГ 820/1020 | 20 | 824 | 1034 | 1100 | 15,3 | цена по запросу | ||
| УЗМГ 1020/1220 | 20 | 1024 | 1234 | 1300 | 18,2 | цена по запросу | ||
| УЗМГ 1020/1420 | 120 | 1024 | 1434 | 1500 | 24 | цена по запросу | ||
| УЗМГ 1067/1420 | 112 | 1073 | 1434 | 1500 | 23 | цена по запросу | ||
| УЗМГ 1067/1420 | 60 | 1073 | 1434 | 1500 | 23 | цена по запросу | ||
| УЗМГ 1067/1620 | 172 | 1073 | 1634 | 1700 | 29,8 | цена по запросу | ||
| УЗМГ 1220/1420 | 20 | 1224 | 1434 | 1500 | 20 | цена по запросу | ||
| УЗМГ 1220/1720 | 147,5 | 1224 | 1734 | 1800 | 33 | цена по запросу | ||
| УЗМГ 1420/1720 | 50 | 1424 | 1734 | 1800 | 27 | цена по запросу | ||

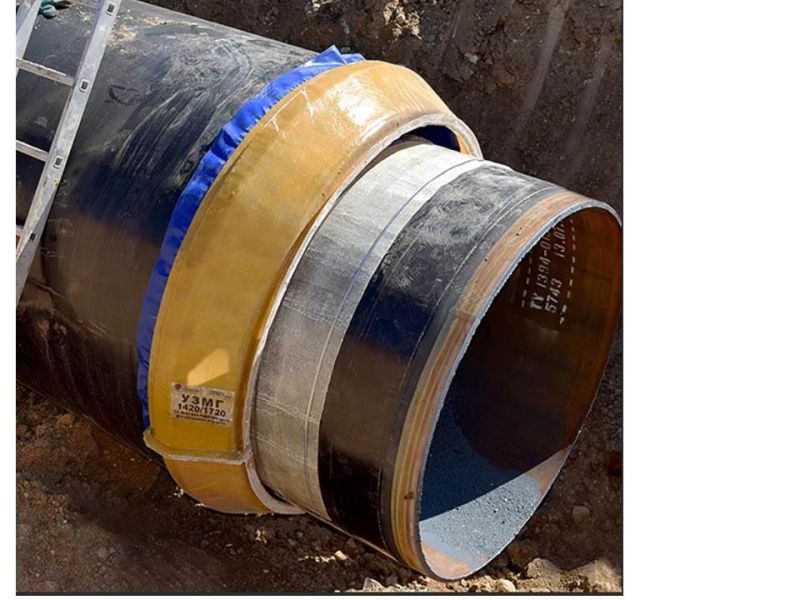

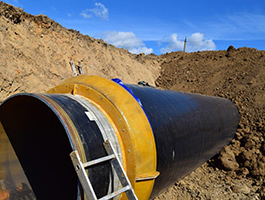

Укрытие защитное манжеты герметизирующей

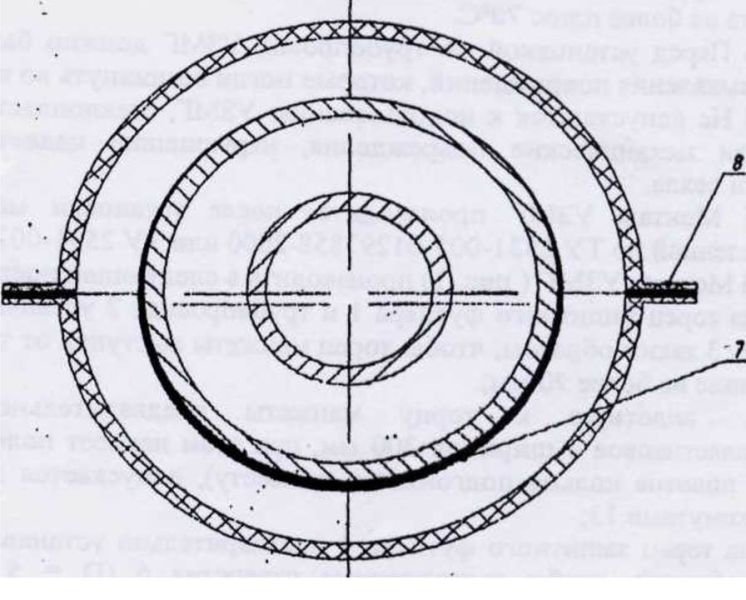

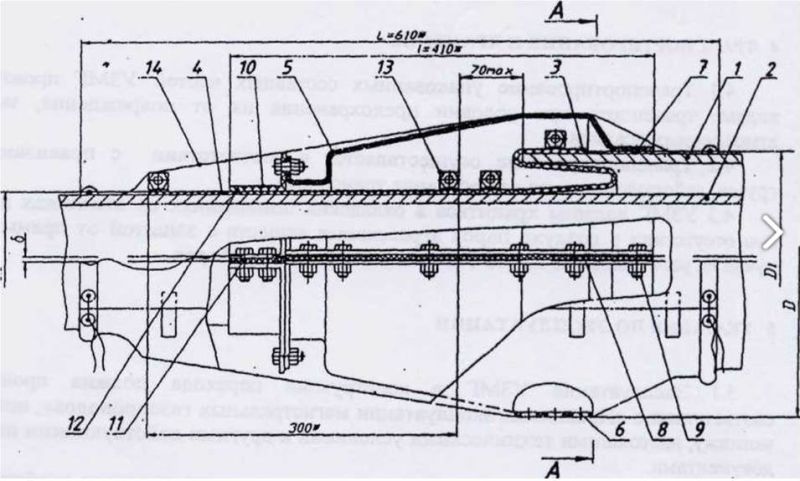

1 - защитный футляр (кожух); 2 - трубопровод; 3 - манжета герметизирующая; 4 - кольцо стеклопластиковое; 5 - кожух; б - отверстия 5 мм; 7 - кольцо (прокладка); 8 - прокладка кожуха; 9 - болт, гайка, шайба; 10 - фланец; 11 - прокладка фланца; 12 - клей; 13 - хомут; 14 - чехол.
